کلکتور پکیج یکی از اجزای کلیدی در سیستم‌های گرمایشی به شمار می‌آید که نقش آن در کارکرد بهینه پکیج، کمتر از خود دستگاه نیست. بسیاری از اختلالاتی که در گرمایش یکنواخت خانه به وجود می‌آید، مانند فشار نامتوازن آب در رادیاتورها یا گرم نشدن برخی قسمت‌ها، به طراحی و اجرای نادرست کلکتور مربوط می‌شود. این قطعه وظیفه دارد آب گرم را به صورت منظم و کنترل‌شده به مسیرهای مختلف از جمله رادیاتورها هدایت کند. در این مطلب بازار خدمات آنلاین سنجاق به بررسی نقش کلکتور در سیستم گرمایشی، انواع آن، نحوه نصب اصولی و نکاتی مهم برای انتخاب و استفاده بهتر پرداخته می‌شود.
آنچه در ادامه می‌خوانیم:

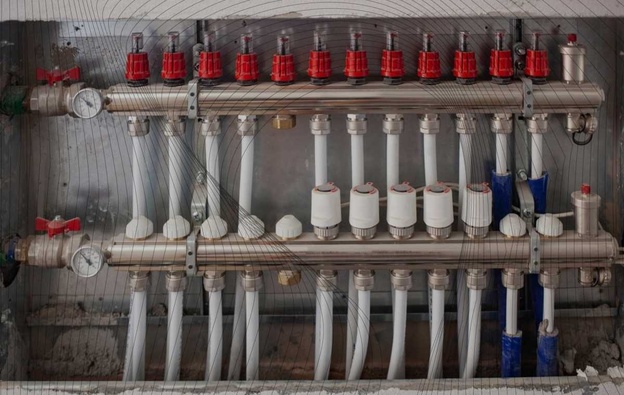

کلکتور پکیج چیست؟
کلکتور قطعه‌ای کاربردی در سیستم گرمایشی است که آب گرم تولید شده توسط پکیج را به صورت منظم و کنترل‌شده به بخش‌های مختلف ساختمان هدایت می‌کند. این قطعه معمولاً به شکل یک لوله مرکزی با چندین خروجی طراحی می‌شود و هر خروجی می‌تواند به یک رادیاتور یا مصرف‌کننده دیگر متصل شود. وجود شیرهای مستقل روی خروجی‌ها این امکان را فراهم می‌کند که هر مسیر به صورت جداگانه کنترل یا در صورت نیاز، مسدود شود. به همین دلیل، کلکتور گرمایش و کلکتور دیواری از اجزای کلیدی در افزایش بهره‌وری و سهولت در نگهداری سیستم‌های حرارتی به شمار می‌روند.
در واقع، استفاده از کلکتور آب باعث می‌شود که فشار و دمای آب در تمامی مسیرها متعادل باقی بماند. این موضوع به‌ویژه زمانی اهمیت پیدا می‌کند که در چند بخش از خانه به صورت هم‌زمان از آب گرم استفاده می‌شود. نحوه نصب کلکتور نیز به گونه‌ای طراحی می‌شود که دسترسی به شیرها و انشعابات آسان بوده و در صورت نیاز به تعمیر یا تغییرات، نیازی به تخریب کلی سیستم نباشد. استفاده نکردن از آن یا نصب غیراصولی‌اش می‌تواند منجر به افت عملکرد در کل سیستم گرمایشی شود. از همین رو، انتخاب نوع مناسب کلکتور و اجرای صحیح آن، از مهم‌ترین مراحل در طراحی و اجرای سیستم لوله‌کشی گرمایشی به شمار می‌آید.
وظایف و اهمیت کلکتور در سیستم گرمایشی
کلکتور به‌عنوان بخش واسط بین پکیج و مصرف‌کننده‌های گرمایشی، نقش مهمی در ساختار و عملکرد سیستم ایفا می‌کند. نبود یا عملکرد ناقص آن می‌تواند کل سیستم گرمایش را دچار اختلال کند. وظایف اصلی کلکتور در سیستم‌های گرمایشی به شرح زیر است:
-
توزیع آب گرم از پکیج به مسیرهای مختلف در مدار گرمایش
-
هدایت آب برگشتی از مصرف‌کننده‌ها به سمت پکیج برای تکمیل چرخه
-
تقسیم جریان آب به صورت مستقل برای هر مسیر یا زون حرارتی
-
ایجاد ساختار منظم در لوله‌کشی و جلوگیری از تداخل جریان‌ها
-
ایجاد نظم و انسجام در طراحی مسیرهای گرمایش، به‌ویژه در سیستم‌های بزرگ یا چندمنظوره
اهمیت استفاده از کلکتور در سیستم‌هایی که نیاز به مدیریت دقیق مصرف و کنترل مسیرهای مختلف دارند، دوچندان است. در طراحی و اجرای حرفه‌ای تاسیسات، حذف یا نادیده گرفتن کلکتور گرمایش یا استفاده نادرست از آن، مستقیماً باعث افت راندمان، اشکالات حرارتی، و پیچیدگی تعمیرات خواهد شد. به همین دلیل، رعایت اصول نحوه نصب کلکتور از همان ابتدا، بخش جدایی‌ناپذیر اجرای یک سیستم گرمایشی استاندارد است.

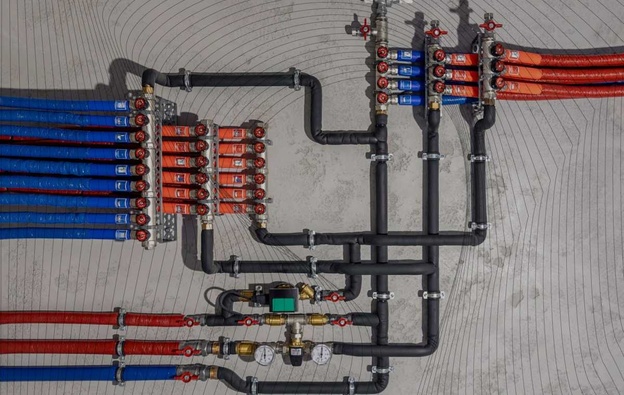

انواع کلکتور پکیج
در طراحی سیستم‌های لوله‌کشی و گرمایشی ساختمان، شناخت انواع کلکتور پکیج نقش مهمی در انتخاب درست تجهیزات دارد. هر نوع کلکتور، متناسب با کاربرد خاص خود طراحی شده و ساختار متفاوتی دارد. مهم‌ترین دسته‌بندی‌ها عبارتند از:
کلکتور آب گرم و سرد ساختمان
این نوع کلکتور برای توزیع آب مصرفی در بخش‌های مختلف ساختمان کاربرد دارد. کلکتور آب سرد، مستقیماً به ورودی آب شهر متصل می‌شود. از این نقطه، انشعابات به سمت کلکتور آب گرم، پکیج یا آبگرمکن هدایت می‌شوند تا آب گرم تولید شود. سپس آب گرم تولید شده، بدون هیچ انشعاب میانی، به ورودی کلکتور آب گرم منتقل شده و از خروجی‌های آن به نقاط مصرف مثل حمام، روشویی یا آشپزخانه می‌رسد.
در این روش، معمولاً لوله‌کشی به صورت دو خطه (آب گرم و سرد کنار هم) انجام می‌شود. این مدل کلکتور، مخصوص آب مصرفی است و ارتباطی با سیستم گرمایش ندارد. ساختار آن به گونه‌ای است که انشعاب‌ها مجزا هستند و مسیرها هم باید با دقت انتخاب شوند تا افت فشار یا نوسان دما ایجاد نشود.
کلکتور گرمایش (رادیاتوری)
کلکتور گرمایش بیشتر در سیستم‌های رادیاتوری استفاده می‌شود. در این مدل، به‌جای تفکیک آب سرد و گرم، مسیر رفت و برگشت آب گرمایش مد نظر است. کلکتور رفت در بالای باکس نصب می‌شود و آب گرم را از زیر پکیج دریافت کرده و به سمت رادیاتورها ارسال می‌کند. کلکتور برگشت نیز در پایین باکس قرار دارد و آب سردشده برگشتی را از مسیرهای مختلف جمع‌آوری کرده و دوباره به پکیج بازمی‌گرداند.
نکته مهم در نحوه نصب کلکتور گرمایش، رعایت طول یکسان لوله‌ها برای هر مسیر است. اگر طول لوله رفت یا برگشت برای یکی از رادیاتورها بیشتر یا کمتر از دیگر مسیرها باشد، تعادل گرمایی برهم می‌خورد. این موضوع باعث می‌شود یک رادیاتور بیش از حد داغ و دیگری نیمه‌گرم یا سرد بماند.

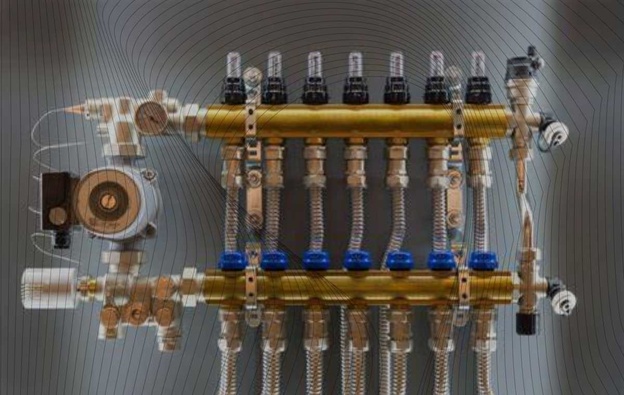

کلکتور گرمایش از کف
برای سیستم‌هایی که به صورت توکار در کف ساختمان اجرا می‌شوند، از کلکتور گرمایش از کف استفاده می‌شود. در این مدل، چون آب باید به صورت یکنواخت و متعادل در لوله‌های زیر سطح کف پخش شود، نیاز به ابزار کنترلی دقیق‌تری داریم. به همین دلیل، این کلکتورها اغلب به همراه دبی‌سنج و شیر تنظیم جریان به‌صورت آماده و سرهم شده عرضه می‌شوند. وجود شیر هواگیری هم در این نوع کلکتور ضروری است. این شیر وظیفه دارد هوای باقی‌مانده در لوله‌ها را تخلیه کند تا جریان آب بدون وقفه و با یکنواختی بالا در سیستم در گردش باشد. این مدل‌ها معمولاً زوج (رفت و برگشت) هستند و نیازی به نصب شیر جداگانه ندارند، زیرا شیرها به‌صورت پیش‌فرض روی آن‌ها تعبیه شده‌اند.
کلکتور برگشتی
کلکتور برگشتی وظیفه جمع‌آوری آب برگشته از مسیر مصرف‌کننده‌ها و هدایت مجدد آن به پکیج یا منبع را دارد. این نوع کلکتور به‌خصوص در سیستم‌هایی با چند انشعاب یا مسیر طولانی، اهمیت بالایی در بازده عملکردی دارد.
کلکتور دیواری
کلکتور دیواری نوعی کلکتور پکیج است که داخل باکس‌های فلزی یا پلاستیکی نصب می‌شود و معمولاً در فضای آشپزخانه، راهرو یا تراس تعبیه می‌شود. این مدل به‌دلیل دسترسی آسان برای سرویس و تعمیر، در پروژه‌های مسکونی بسیار پرکاربرد است.
کلکتور خورشیدی
در ساختمان‌هایی که از سیستم گرمایش خورشیدی بهره می‌برند، کلکتور خورشیدی نقش توزیع و انتقال آب گرم تولید شده از انرژی خورشیدی را ایفا می‌کند. این نوع بیشتر در پروژه‌های صرفه‌جویانه و پایدار کاربرد دارد.
در انتخاب بین انواع کلکتورهای پکیج، باید به نوع مصرف، محل نصب، فشار کاری سیستم و حتی کیفیت آب منطقه توجه کرد. در بخش‌های بعدی، نکات دقیق‌تری درباره نحوه عملکرد کلکتور و انتخاب صحیح آن بررسی خواهد شد.
نحوه عملکرد کلکتور
کلکتور در پکیج مانند یک مرکز توزیع عمل می‌کند که آب گرم یا سرد را از منبع دریافت کرده و به مسیرهای مشخصی هدایت می‌کند. این کار از طریق ورودی و چندین خروجی انجام می‌شود که هر کدام به مصرف‌کننده مشخصی متصل هستند. در هنگام کار، آب پس از ورود به کلکتور، بسته به طراحی سیستم، به انشعابات مختلف فرستاده می‌شود. شیرهای نصب‌شده روی هر خروجی، کنترل جریان را بر عهده دارند و اجازه می‌دهند هر مسیر به‌صورت مستقل تنظیم یا مسدود شود.
در مدل‌هایی مثل کلکتور دیواری یا کلکتورهای نصب‌شده در باکس، این فرآیند با سهولت بیشتری انجام می‌شود و تعمیر یا هواگیری پکیج مسیرها بدون خاموش کردن کل سیستم امکان‌پذیر است. عملکرد صحیح کلکتور ارتباط مستقیم با نحوه نصب کلکتور و انتخاب مدل متناسب با نیاز سیستم دارد.
مزایا و معایب استفاده از کلکتور در پکیج
کلکتور پکیج با سازماندهی و هدایت صحیح جریان آب، نقش مهمی در عملکرد موثر سیستم گرمایشی دارد. استفاده از این قطعه در کنار اجرای اصولی، می‌تواند منجر به افزایش بهره‌وری و کاهش مشکلات رایج در تاسیسات شود. مهم‌ترین مزایا و معایب این نوع سیستم به شرح زیر است:
مزایای کلکتور در سیستم پکیج
استفاده از کلکتور در لوله‌کشی پکیج، امکانات بیشتری برای کنترل، مدیریت و بهینه‌سازی سیستم به همراه دارد. این موارد عبارتند از:
-
توزیع یکنواخت آب گرم و سرد در نقاط مختلف خانه
کلکتور باعث می‌شود آب با فشار و دمای برابر به هر بخش از ساختمان برسد؛ چه در طبقات بالا، چه در نقاط دور از پکیج. -
امکان کنترل مجزای مسیرها
با وجود شیرهای جداگانه روی خروجی‌ها، می‌توان هر مسیر را بدون ایجاد اختلال در دیگر بخش‌ها قطع یا تنظیم کرد. -
راحتی در تعمیرات و نگهداری
در صورت نیاز به تعمیر در یکی از انشعابات، نیازی به خاموش کردن کل سیستم نیست. -
کاهش پیچیدگی لوله‌کشی
به‌جای اجرای چند مسیر لوله جداگانه، از یک منبع می‌توان چندین خروجی با مسیرهای مشخص تعریف کرد. -
کاهش مصرف انرژی و اتلاف حرارت
مسیرهای کوتاه‌تر و منظم‌تر از اتلاف انرژی در مسیرهای طولانی جلوگیری می‌کنند، به‌ویژه اگر نحوه نصب کلکتور به‌درستی انجام شود. -
افزایش عمر اتصالات و لوله‌ها
تعادل فشار و دما در کل سیستم، باعث کاهش استهلاک قطعات و طول عمر بیشتر تاسیسات می‌شود.
معایب احتمالی استفاده از کلکتور
در کنار مزایا، استفاده از کلکتور گرمایش محدودیت‌هایی نیز دارد که لازم است پیش از اجرا در نظر گرفته شوند:
-
هزینه اولیه بیشتر
خرید کلکتور و اجزای مرتبط مثل شیرهای کنترلی و جعبه نصب ممکن است در ابتدا هزینه‌برتر از سیستم‌های سنتی باشد. -
نیاز به فضای نصب مناسب
مخصوصاً در مدل‌هایی مانند کلکتور دیواری، باید محل مناسبی در طراحی ساختمان پیش‌بینی شود. -
نیاز به اجرای دقیق و حرفه‌ای
نحوه نصب کلکتور باید توسط تکنسین مجرب انجام شود تا سیستم به‌درستی عمل کند؛ نصب نادرست می‌تواند کارایی را کاهش دهد.
نکات مهم در نصب و نگهداری کلکتور
برای حفظ عملکرد مطلوب کلکتور پکیج در سیستم‌های گرمایشی و لوله‌کشی، رعایت اصول نصب و نگهداری صحیح، امری ضروری است:
نکات نصب کلکتور
در زمان نصب کلکتور، رعایت نکات فنی زیر توصیه می‌شود:
-
انتخاب محل مناسب نصب کلکتور: محل نصب باید خشک، مقاوم و دارای دسترسی آسان باشد. نصب در آشپزخانه، تراس یا راهرو پیشنهاد می‌شود.
-
نصب تراز و دقیق: کلکتور باید به‌صورت افقی و تراز درون جعبه نصب گردد تا عملکرد آن دچار اختلال نشود.
-
رعایت ارتفاع استاندارد از کف: جعبه کلکتور معمولاً با فاصله 15 تا 20 سانتی‌متر از کف نصب می‌شود.
-
استفاده از اتصالات مناسب: استفاده از اتصالات باکیفیت و آب‌بندی اصولی جهت جلوگیری از نشتی ضروری است.
-
هم‌طول بودن مسیرهای گرمایشی: در کلکتور گرمایش، مسیرهای رفت و برگشت باید تا حد امکان دارای طول مشابه باشند.
نکات نگهداری کلکتور
برای حفظ بازدهی و پیشگیری از خرابی‌های احتمالی، انجام اقدامات نگهداری به‌صورت منظم الزامی است:
-
سرویس دوره‌ای
بازبینی و تمیزکاری کلکتور هر 6 ماه یک‌بار توسط تکنسین توصیه می‌شود. -
کنترل نشتی و فشار
کاهش فشار یا رطوبت اطراف اتصالات باید سریعاً بررسی گردد. -
بررسی عملکرد شیرها
اطمینان از سلامت شیرهای خروجی برای کنترل دقیق جریان ضروری است. -
رسوب‌زدایی در مناطق با آب سخت
جهت جلوگیری از افت جریان، استفاده از فیلتر و سرویس منظم پیشنهاد می‌شود.
رعایت این موارد در نحوه نصب کلکتور و نگهداری آن، نقش مستقیم در افزایش طول عمر و کارایی سیستم گرمایشی خواهد داشت. بهره‌گیری از نیروی متخصص، همواره توصیه می‌شود.
مشکلات رایج کلکتور و راه‌حل‌ها
اگرچه کلکتور پکیج بخش پنهانی از سیستم گرمایشی محسوب می‌شود اما اختلال در عملکرد آن می‌تواند تاثیر مستقیم بر کل سیستم بگذارد. مشکلات رایج کلتور‌ها معمولاً به‌راحتی قابل پیشگیری یا رفع هستند، به شرطی که به‌موقع شناسایی و رسیدگی شوند.
-
نشتی در اتصالات یا شیرهای کلکتور به علت استفاده از اتصالات غیر‌استاندارد یا شل شدن بست‌ها
راه‌حل: بررسی دقیق همه اتصالات، استفاده از نوار تفلون مناسب و در صورت نیاز، تعویض شیر یا مهره‌های آسیب‌دیده -
افت فشار در یکی از انشعاب‌ها در اثر انسداد مسیر یا هوای محبوس در سیستم
راه‌حل: هواگیری کامل سیستم و بررسی مسیر لوله‌کشی متصل به همان انشعاب (در صورت انسداد، تخلیه و شستشوی مدار لازم است) -
گرم نشدن یک یا چند رادیاتور به دلیل تنظیم نادرست شیرهای خروجی روی کلکتور گرمایش یا عدم توازن در طول مسیر لوله‌ها
راه‌حل: بررسی شیر کلکتور مربوطه، تنظیم دبی جریان و در صورت نیاز، ایجاد توازن در مسیر لوله‌کشی طبق اصول طراحی -
صدای غیرعادی از کلکتور دیواری یا لرزش حین کار در اثر نصب غیراصولی یا استفاده از بست‌های نامناسب
راه‌حل: بررسی نحوه نصب، محکم‌سازی کلکتور داخل باکس و استفاده از بست‌های مقاوم و تراز دقیق -
رسوب گرفتن در کلکتور آب به علت سختی بالای آب در منطقه
راه‌حل: نصب فیلتر ضد رسوب در ورودی کلکتور و انجام سرویس دوره‌ای برای رسوب‌زدایی داخلی -
گیر کردن یا خراب شدن شیرهای کلکتور به دلیل فرسودگی یا استفاده کم از مسیر مربوطه
راه‌حل: باز و بسته کردن دوره‌ای شیرها جهت جلوگیری از گیرپاژ و تعویض شیرهای فرسوده با مدل‌های باکیفیت
برای جلوگیری از این مشکلات، توصیه می‌شود سرویس‌های دوره‌ای طبق برنامه‌ریزی مشخص صورت گیرد. انتخاب کلکتور مناسب با نوع سیستم نیز در کاهش این مشکلات بسیار موثر است.
متخصصان سنجاق، بهترین گزینه برای سرویس کلکتور پکیج
در صورتی که نیاز به سرویس، تعمیر یا تعویض کلکتور پکیج دارید، بهترین راه این است که از متخصص‌های با تجربه سنجاق کمک بگیرید. در بازار خدماتی سنجاق، شما می‌توانید به‌سادگی سفارش خود را ثبت کرده و از میان پیشنهادهای متخصص‌ها، بعد از مشاهده پروفایل، امتیاز کاربران قبلی، نظرات و نمونه‌کارها گزینه مناسب خود را انتخاب کنید.
همچنین در پلتفرم آنلاین سنجاق، ما با جمع‌آوری اطلاعات قیمت از متخصصان فعال در هر حوزه، جدول قیمت میانه بازار را ارائه می‌دهیم. برای مشاهده قیمت‌ها، مقایسه پیشنهادها و دریافت خدمات در حوزه سرویس و تعمیرات پکیج، کافی است به صفحه خدمات مربوطه در سنجاق سر بزنید.
کلکتور پایه عملکرد درست گرمایش خانه
با نگاهی به ساختار، عملکرد و انواع کلکتور پکیج می‌توان دریافت که این قطعه نه‌فقط یک مسیر عبور آب، بلکه قلب تپنده توزیع حرارت در سیستم‌های گرمایشی محسوب می‌شود. انتخاب صحیح، نصب اصولی و نگهداری منظم کلکتور، در نهایت به بهینه‌سازی مصرف انرژی، افزایش طول عمر تجهیزات و آسایش بیشتر ساکنان منجر خواهد شد. اگرچه کلکتور شاید در ظاهر ساده به‌نظر برسد اما نقش آن در کارایی کل سیستم تاسیساتی غیرقابل چشم‌پوشی است. در نتیجه، هرگونه تصمیم‌گیری در مورد خرید، نصب یا سرویس این قطعه، بهتر است با مشورت متخصص‌های تایید‌شده و قابل اعتماد انجام شود؛ کسانی که می‌توانید آن‌ها را به‌راحتی در سنجاق پیدا، مقایسه و انتخاب کنید.
